Проект уличного освещения: как разработать, согласовать и не переплатить

Как разработать проект освещения дорог, улиц, дворов, поселков и территории частных домов в соответствии с нормами и сохранить бюджет? Специалисты Svet Expert о главных нюансах успешного проектирования.

Если вы планируете освещение любого уличного объекта, то вам предстоит разработать проект и решить несколько задач: соблюсти все нормы и требования, получить согласование проекта в надзорных органах, обеспечить энергоэффективность объекта, сэкономить бюджет, оценить качество оборудования.

Мы разберем: что нужно учитывать при проектировании, какие бывают типичные ошибки, особенности освещения и нормы для разных типов объектов, как сделать ваш объект максимально комфортным, безопасным и энергоэффективным и упростить согласование проекта, как быстро и за счет чего окупаются затраты на проектирование.

К уличному освещению относится освещение любых наружных территорий: дорог, пешеходных зон, парков, дворов, площадок, поселков и частных участков.

Проект уличного освещения – это комплект документов для согласования, монтажа и эксплуатации объекта.

В зависимости от задачи и сложности проект может выполнять частный проектировщик, подрядная организация или проектная компания со специализацией в электрооборудовании и светотехнике.

При проектировании важно учитывать нормы и требования, инженерные и светотехнические расчеты.

Проработанный и грамотный проект обеспечивает энергоэффективность, безопасность, комфорт и снижает риски на этапах согласования и эксплуатации.

Чтобы получить качественно освещенный объект, заказчику важно понимать основные принципы проектирования.

Рассмотрим ключевые нюансы:

·       Кто разрабатывает проект и что в него входит

·       Преимущества профессионального проектирования

·       Какие нормы уличного освещения существуют

·       Этапы разработки уличного освещения

·       Особенности проектирования по объектам

·       Типичные ошибки в проектировании уличного освещения

·       От чего зависит стоимость и окупаемость проекта

·       Svet Expert - эксперт уличного освещения

Кто разрабатывает проект и что в него входит

Разработкой проектов уличного освещения занимаются сертифицированные светотехнические и электромонтажные компании, проектные бюро и специалисты с допуском СРО. Базовый проект состоит из полного комплекта документов для согласования, монтажа и эксплуатации:

·        ТЗ – требования заказчика (ТСЖ, администрация), нормы освещенности, бюджет, сроки.

·        Концепция с зонированием – Определяются световые зоны по функционалу и их параметры.

·        Светотехнический расчет (Dialux) – 3D-модель территории (с рельефом, растительностью, фасадами) с распределением оборудования (прим.: 250 фонарей на 2 км с равномерностью 0,7)

·        Электротехническая схема (ПУЭ) – Расчет электропитания и защиты с распределением оборудования и кабелей.

·        Чертежи AutoCAD – схемы плана расстановки, профили трасс, спецификация опор.

·        Спецификация оборудования – подробный перечень всего оборудования, который объединяет визуальную концепцию с монтажом, является главным документом для точной закупки.

·        ТЭО – технико-экономическое обоснование проекта (прим.: окупаемость 18 мес., экономия 1,2 млн руб./год).

·        Рабочий проект – альбом 50+ листов: схемы фонарей (каждые 35 метров), кабельные трассы, план автоматизации (датчики движения).

·        Эскизный проект – 3D-визуализация будущего освещения на территории.

Преимущества профессионально подготовленного проекта

Если проект подготовила команда опытных инженеров, светотехников и проектировщиков, было выбрано современное оборудование и учтены все нормы и требования, такой проект дает ряд преимуществ:

Экономию: энергоэффективное и надежное оборудование, быстрая окупаемость, минимизация платежей.

Безопасность и комфорт: снижение аварийности, безопасные дворы, комфортный для человека свет, новые технологии для управления системами освещения (smart lightning).

Соответствие нормам уличного освещения (СП 52.13330, ГОСТ Р 55706): быстрое согласование проекта, бесшовная интеграция в систему освещения города или поселка.

Получение бюджетирования: подготовленная экспертами документация и ТЭО – возможность получения средств и квот на новое освещение.

Преимущества профессионального проекта уличного освещения

* доклад Минэкономразвития о состоянии энергосбережения и повышении энергетической эффективности в РФ

Какие нормы уличного освещения существуют

Уличное освещение всех видов (дворы, улицы, магистрали, парки) регламентируется обязательными нормами, направленными на безопасность, комфорт и энергоэффективность. Несоблюдение норм может привести к штрафам, отказу в экспертизе, жалобам жильцов.

В проекте освещения учет норм обязателен – это гарантирует прохождение экспертиз и качество освещенности.

Основные документы: СП 52.13330 (нормы освещенности), ГОСТ Р 55706 (качество света), ПУЭ 7.1 (электробезопасность).

Примеры ключевых параметров освещенности по зонам:

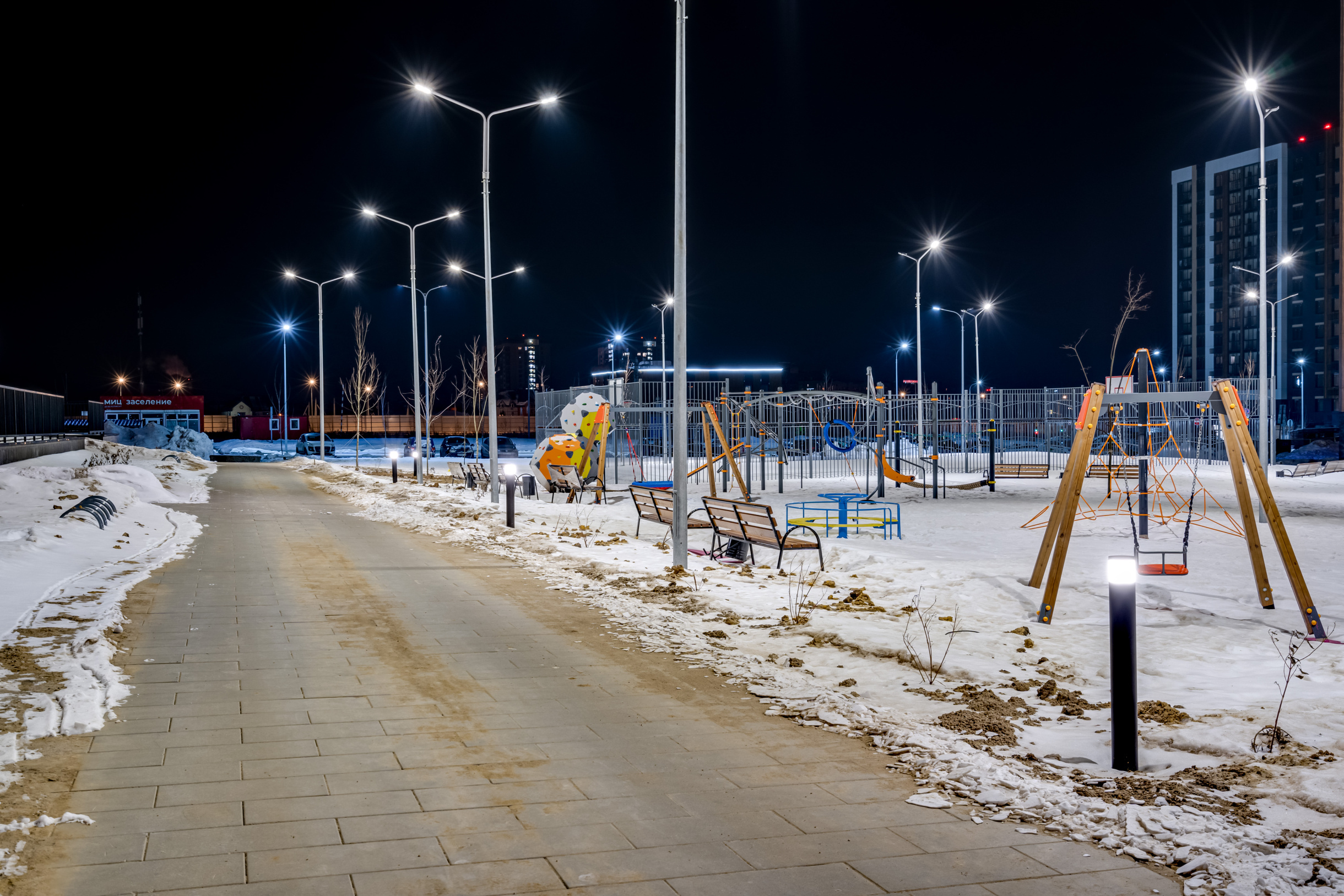

·       Придомовые территории, дворы: 4 - 6 люкс (лк) – норма для пешеходных зон с детьми.

·       Подъездные дорожки: 6 лк – безопасность переходов.

·       Второстепенные улицы: 5 - 10 лк – видимость лиц на 10 метров.

·       Главные дороги: 10 - 20 лк – безопасность водителей (пример: трасса поселка).

Дополнительные требования:

·       Равномерность ≥0,7 – без темных пятен между фонарями

·       CRI >80 (индекс цветопередачи) – лица узнаваемы ночью

·       IP65 (защита от пыли/влаги) для всех уличных фонарей

Этапы разработки уличного освещения

Для всех видов уличного освещения (улицы, дороги, дворы, коттеджные поселки) этапы проекта формируются в определенной последовательности, чтобы исключить ошибки в расчетах. В результате заказчик получает готовый к согласованию и реализации документ.

1.    Сбор и анализ данных на объекте: замеры, анализ генерального плана участка, темных зон, пожеланий жильцов. На основании анализа составляется ТЗ.

2.    Светотехнический расчет: создание подробной 3D-модели освещаемой территории на специальном ПО Dialux с указанием количества, расположения фонарей и учетом всех норм.

3.    Электротехнический расчет: перевод светотехнических расчетов в Dialux в готовую электрическую схему по ПУЭ (нагрузка, кабели, автоматические выключатели). Это раздел ЭМ для госэкспертизы.

4.    Управление и автоматизация: проектирование системы для энергосбережения через датчики движения, таймеры, сумеречные реле, таймеры ночного минимума.

5.    Чертежи и спецификация в AutoCAD: схемы расстановки оборудования, трасс питания, монтажные схемы, спецификация оборудования.

6.    Согласование проекта проходит в разных организациях в зависимости от статуса и значения территории: местная администрация, сетевые компании (получение ТУ), балансодержатели (ТСЖ/УК). Для крупных муниципальных проектов – экспертиза в Ростехнадзоре.

Особенности проектирования по объектам

Для каждого вида или зоны уличного освещения важны определенные характеристики освещения. Они всегда учитываются при разработке проекта и зависят от специфики и функционала территории, норм, бюджета и пожеланий заказчика.

·       Частный дом – важны эстетика и безопасность: функциональное освещение 4 лк на дорожках, охранное с датчиками движения, теплый свет 2700K (не мешает соседям). Управление через смартфон (smart lightning).

·       Коттеджный поселок – единая концепция и дизайн для всего поселка. Зонирование на въезд (с ярким 10 лк светом), дорожки (6 лк) и дворы (4 лк).

·       Дороги, подъездные пути – повышенные требования к надежности и безопасности: равномерность освещения (0,7), высота опор (6-10 метров), фонари каждые 35 м., антивандальность (камни, град, порча).

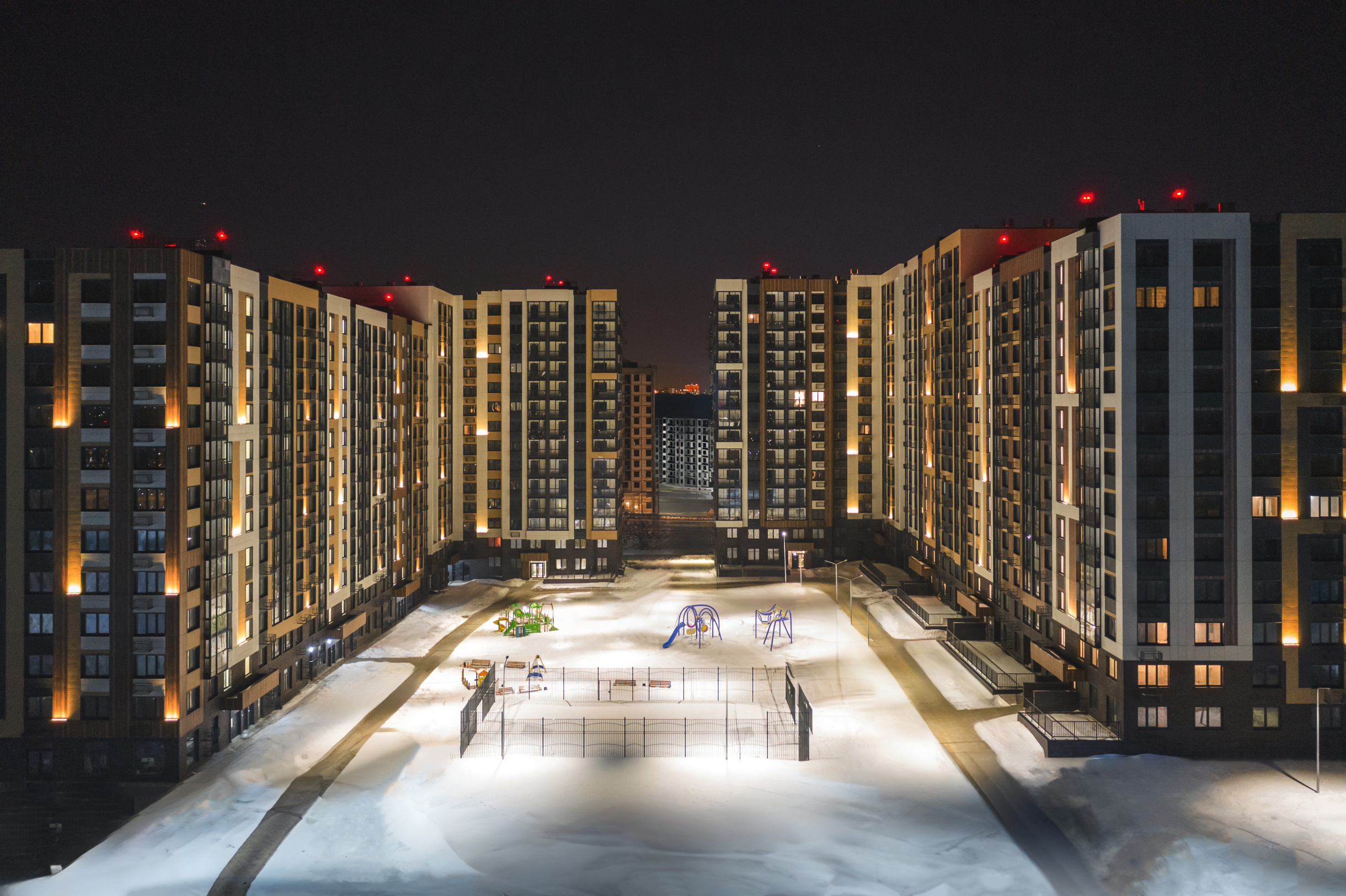

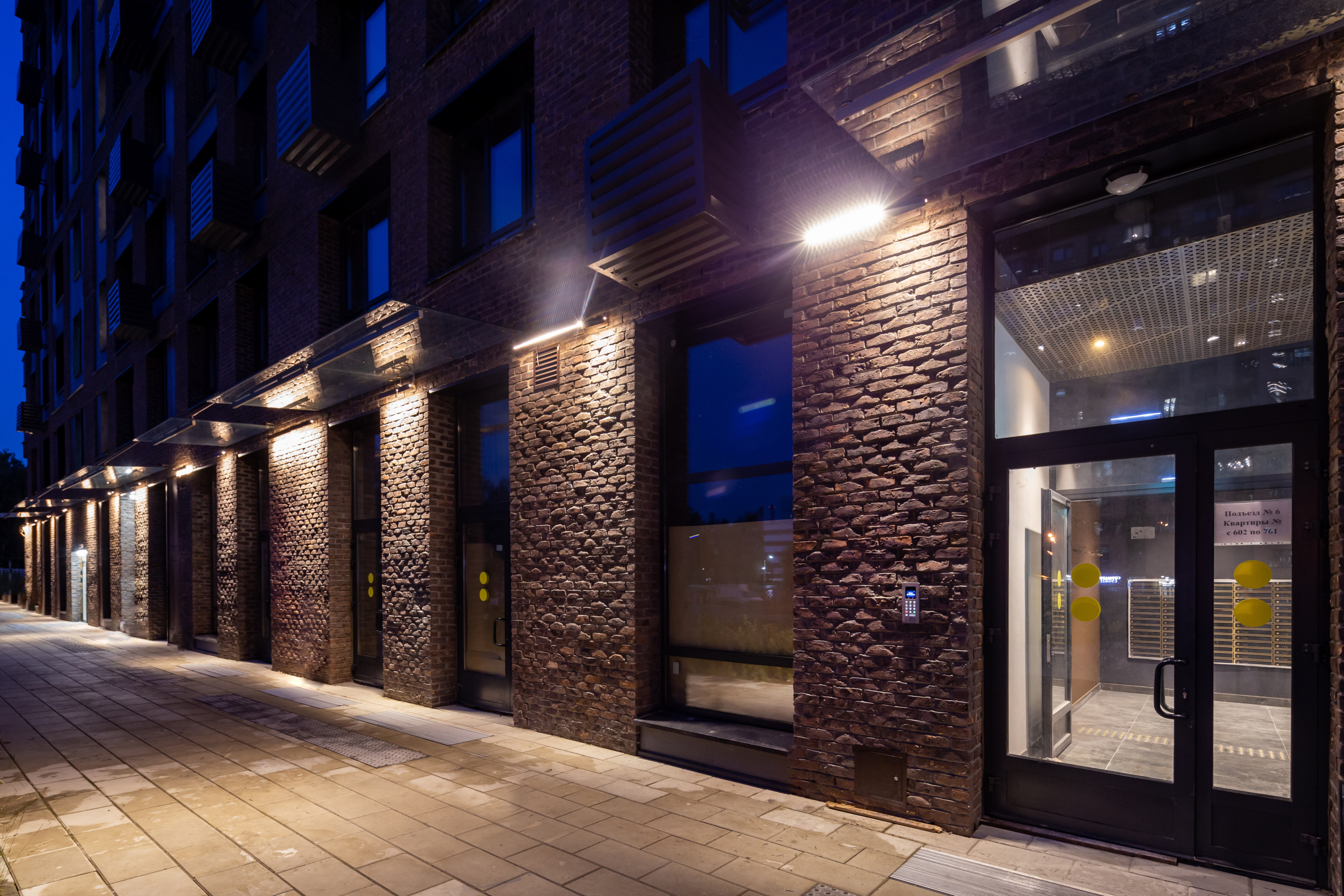

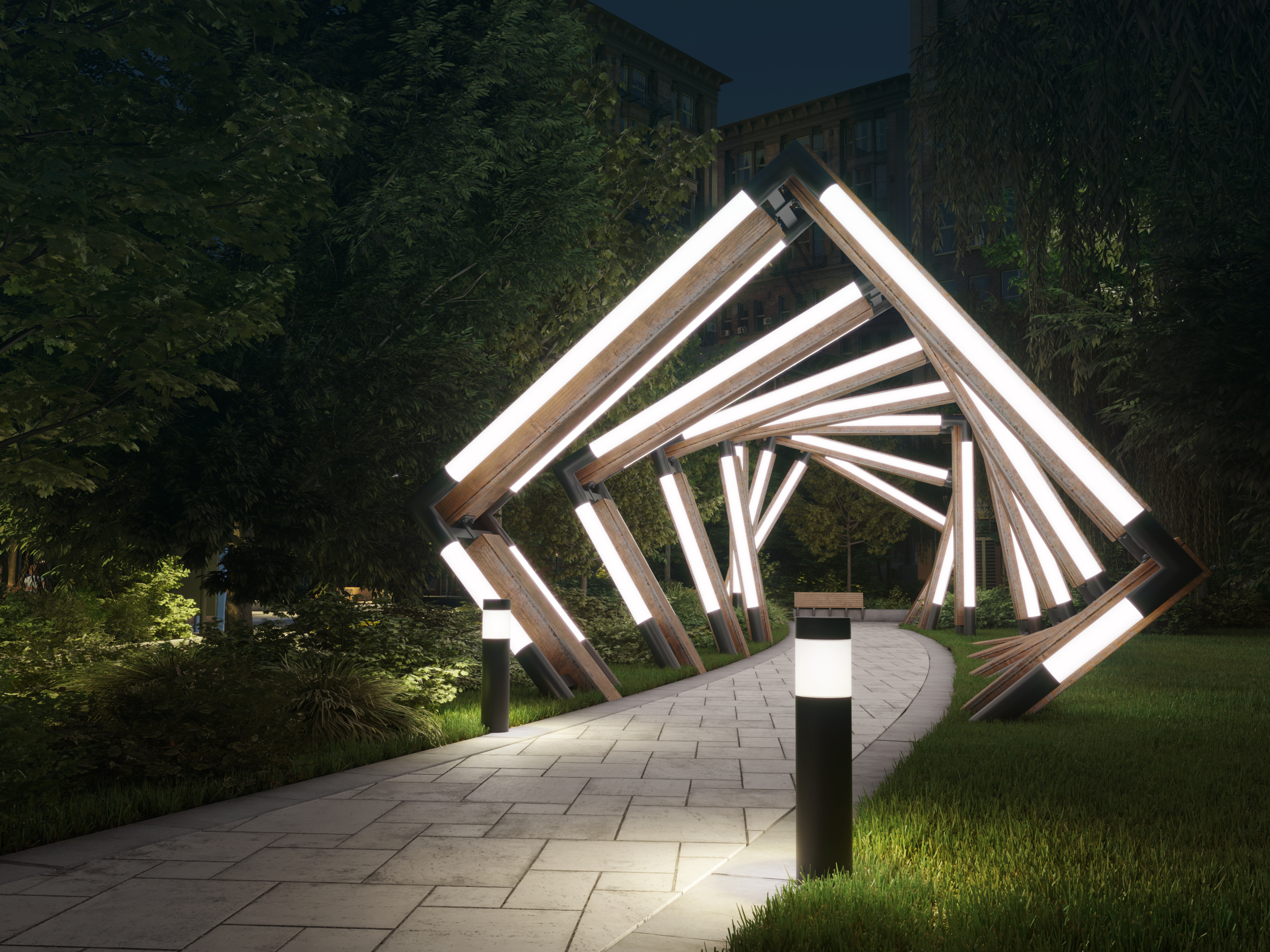

·       Придомовая территория, двор –важен комфорт жильцов: мягкий свет (2700 - 4000K) направлен вниз, не должен попадать в окна, датчики движения.

Типичные ошибки в проектировании уличного освещения

При проектировании важно учесть не только все нормы и пожелания заказчика, но не и допустить ошибки, которые могут привести к дискомфорту и жалобам, снижению безопасности, перерасходу энергии, аварийным ситуациям и штрафам:

·       Отсутствие точного светотехнического расчета: темные пятна у детских площадок, «пересвет» у подъездов – жильцы спотыкаются в темноте или жалуются на ослепляющий свет в окна.

·       Экономия на электрокабелях (нарушение ПУЭ): использование кабеля с недостаточным сечением (ВВГ 1,5 вместо АСБ 16) чревато перегревом (риск пожара при нагрузке 5 кВт зимой).

·       Отсутствие управления и автоматизации: фонари не отключаются вовремя или горят все время (нет датчиков движения, таймеров, сумеречных реле) – перерасход электроэнергии на 30%.

От чего зависит стоимость и окупаемость проекта

Стоимость проекта определяют в совокупности несколько ключевых факторов: площадь объекта, техническая сложность расчетов, необходимость согласования с инстанциями.

·       Площадь участка – чем больше, тем выше цена: = 10–20 тыс. руб./частный дом 0,3 га, участок с садом + парковка на 50% дороже, чем частный дом 0,1 га, двор + подъезд

·       Сложность расчетов – влияют рельеф, инфраструктурные ограничения, оборудование, автоматизация, уникальность дизайна. Склон + smart lighting = +30% к цене.

·       Согласование – согласование в разных инстанциях отличается по цене: частный двор – ТСЖ (бесплатно), муниципальная дорога -администрация + Ростехнадзор = в зависимости от масштаба и сложности проекта

Проект, выполненный опытными специалистами, окупается за 12-24 месяца за счет экономии электроэнергии (автоматизация, LED-светильник), а также исключает переделки и штрафы.

Подробную информацию по стоимости проекта можно запросить у специалистов Svet Expert

Окупаемость проектов уличного освещения по объектам

Svet Expert – эксперт уличного освещения

Выбирая Svet Expert, заказчик получает полный цикл услуг «под ключ» от компании, имеющей опыт работы с проектами разной сложности:

·       Кейсы по разработке освещения частных домов, коттеджных поселков, придомовых территорий ТСЖ, а также автомобильных дорог с трафиком 5000 машин в сутки.

·       Обязательный выезд на объект для замеров рельефа, фиксации проблемных зон, анализа генплана гарантирует максимальную точность расчетов в Dialux.

·       Лицензионное ПО: DIALux evo для 3D-моделей уличного освещения и AutoCAD для схем расстановки и спецификаций.

·       Соответствие нормам (ПУЭ, СП 52.13330, ГОСТ Р 55710): проекты проходят расчеты освещенности, электротехнику по ПУЭ 7.1, гарантируя энергоэффективность, безопасность и скорость согласования.

·       Помощь в согласовании во всех необходимых инстанциях, включая экспертизу и госзаказы.

·       Гарантия на проект 3 года и 6 лет на отечественное оборудование собственного производства LED RADUGA™ – антивандальные светильники IP65 IK08 (срок службы 50 000 часов без простоев), автоматизированная система «Цифровая городская среда».

Проект уличного освещения – это важная составляющая безопасного, комфортного и энергоэффективного общественного пространства. Это точные расчеты в соответствии с действующими стандартами и нормами, правильный подбор оборудования, автоматизация с энергосбережением и согласование без доработок.

Svet Expert работает с проектами разного масштаба, использует лицензионное ПО (Dialux evo, AutoCAD), гарантирует допуск СРО и обеспечивает полное сопровождение от выезда до монтажа.

Чтобы получить более подробную консультацию или предварительный расчет проекта – оставьте заявку на сайте.
