Проект освещения зданий и сооружений: полный цикл

Проект системы освещения – это комплексное решение, которое разрабатывается под конкретный объект и содержит: концепцию, исследование, полный комплект документов и список оборудования для монтажа и согласования в необходимых инстанциях.

Без профессионального проекта собственники коммерческих и частных зданий рискуют:

·        не соблюсти нормы освещенности и безопасности и не пройти экспертизу

·        столкнуться с проблемами при монтаже и затянуть сроки сдачи

·        получить энергозатратный объект и переплачивать за электричество.

Квалифицированное проектирование – это точные светотехнические расчеты (Dialux), интеграция с другими системами здания (BIM модели), учет норм (СП 52.13330; ГОСТ Р 55710; ПУЭ 7.1) и требований, подбор нужного оборудования.

Детально разберем, что важно учитывать при разработке проектов освещения заданий и сооружений всех типов:

·        Виды освещения зданий

·        Нормы освещенности зданий

·        Особенности освещения по типам объектов

·        Конфликты различных видов освещения в одном здании

·        Этапы проектирования системы освещения

·        Ошибки в процессе проектирования

·        От чего зависит стоимость проектирования

·        Преимущества работы со Svet Expert

Виды освещения зданий

Виды освещения во всех типах зданий и сооружений определяются по их функционалу:

·        Рабочее освещение применяется на всех типах объектов. Должно обеспечивать достаточную и комфортную видимость для людей в рабочих зонах.

·        Аварийное освещение запускается при внезапном отключении электроэнергии.  Обеспечивает освещение эвакуационных путей (эвакуационное) и работу критически важного оборудования (резервное). Обязательно для общественных и производственных зданий.

·        Охранное освещение – это подсветка периметра здания, работа датчиков движения, ИК-фильтров, видеонаблюдения. Применяется на складах и производстве, в БЦ и ТРЦ, в частных домах.

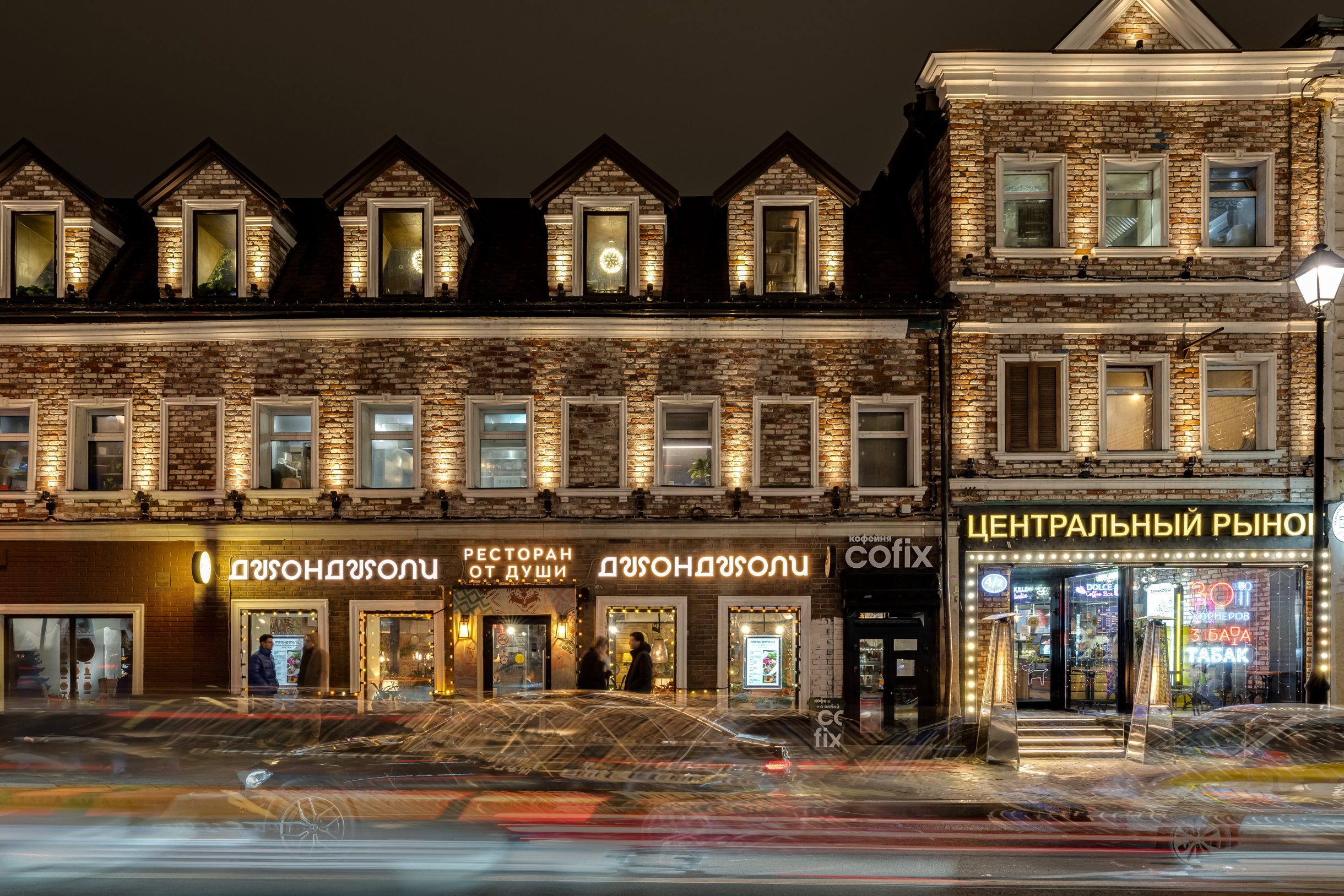

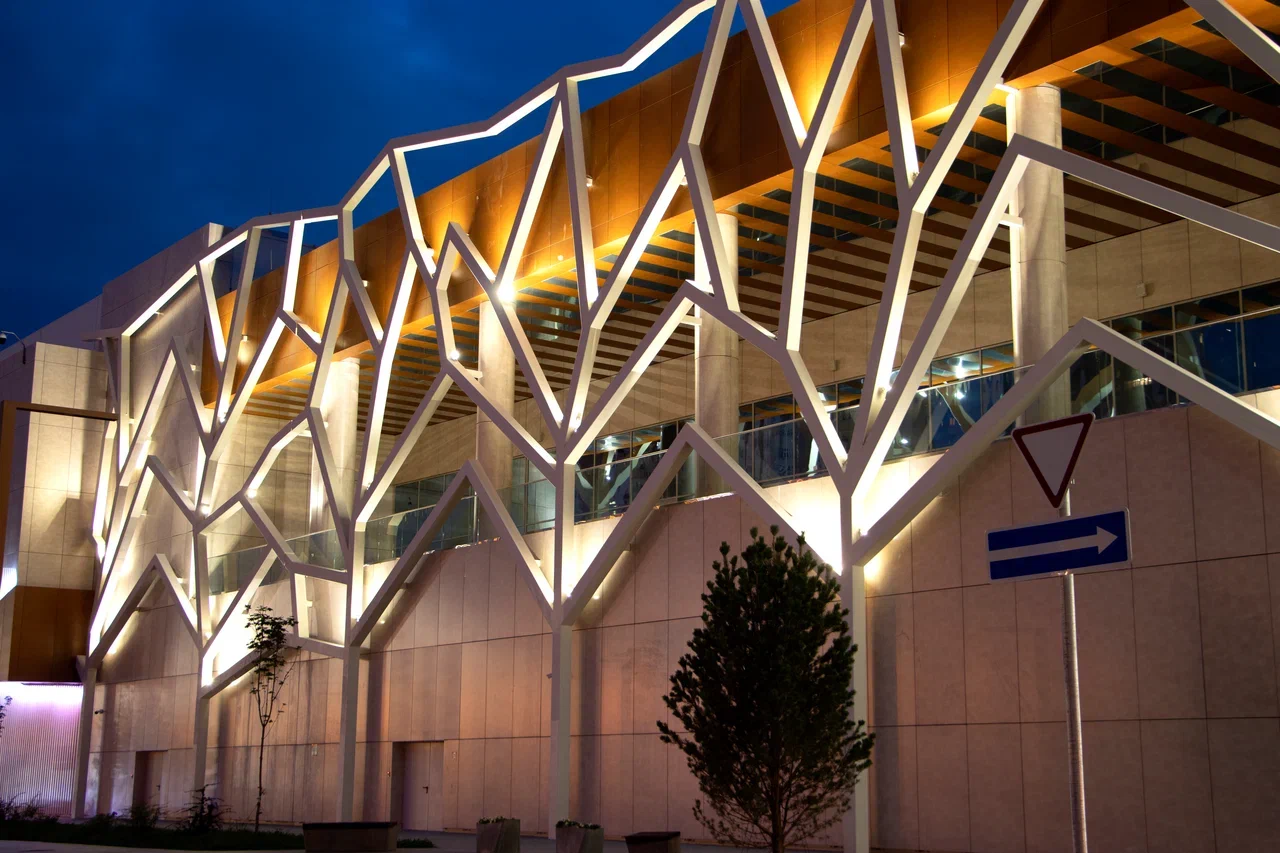

·        Архитектурное освещение – это наружное освещение для привлечения внимания и создания уникального ночного образа, а также внутреннее освещение публичных пространств (холлов, атриумов).

Виды освещения и особенности применения по объектам

Нормы освещенности зданий

В освещении зданий действует ряд норм, которые регламентируют безопасность, комфорт и качество освещения, свойства оборудования, работу автономного питания (ИБП) и показатели энергоэффективности.

·        СП 52.13330 устанавливает нормы освещенности в люксах (лк) для безопасности глаз и комфортной работы (офисы 300–500 лк, цеха 200–400 лк, ТРЦ 500 лк,  витрины 1000 лк).

·        ГОСТ Р 55710 определяет качество света на рабочих местах: блеск (UGR<16 в офисах), равномерность (>0.7), цветопередачу (CRI>80 цеха), пульсацию (<10%).

·        ПУЭ 7.1 – требования к электробезопасности освещения: заземление светильников, время работы автономных источников для аварийного освещения, отдельные линии для эвакуации и общего света.

Расшифровка основных показателей норм освещенности с примерами по помещениям

Особенности освещения по типам объектов

Для разных типов зданий в зависимости от их функционала действуют свои особенности освещения:

Офисы: комфорт глаз сотрудников, зонирование. Применяется антибликовое освещение (UGR<19), рабочие столы освещены ярче (400 лк), зоны отдыха мягче.

Цеха/промзоны: устойчивость оборудования в агрессивных условиях производства, угол падения света. Например, светильники IP65 (защита от пыли, влаги), вибростойкие до 5G, с мощными LED (50 000 ч. службы), защита от искр.

Склады: равномерность освещения (0,7) между стеллажами и в проходах (без "темных углов"), высокий класс IP, энергоэффективность на большой высоте (правильный расчет угла, яркости, количества светильников).

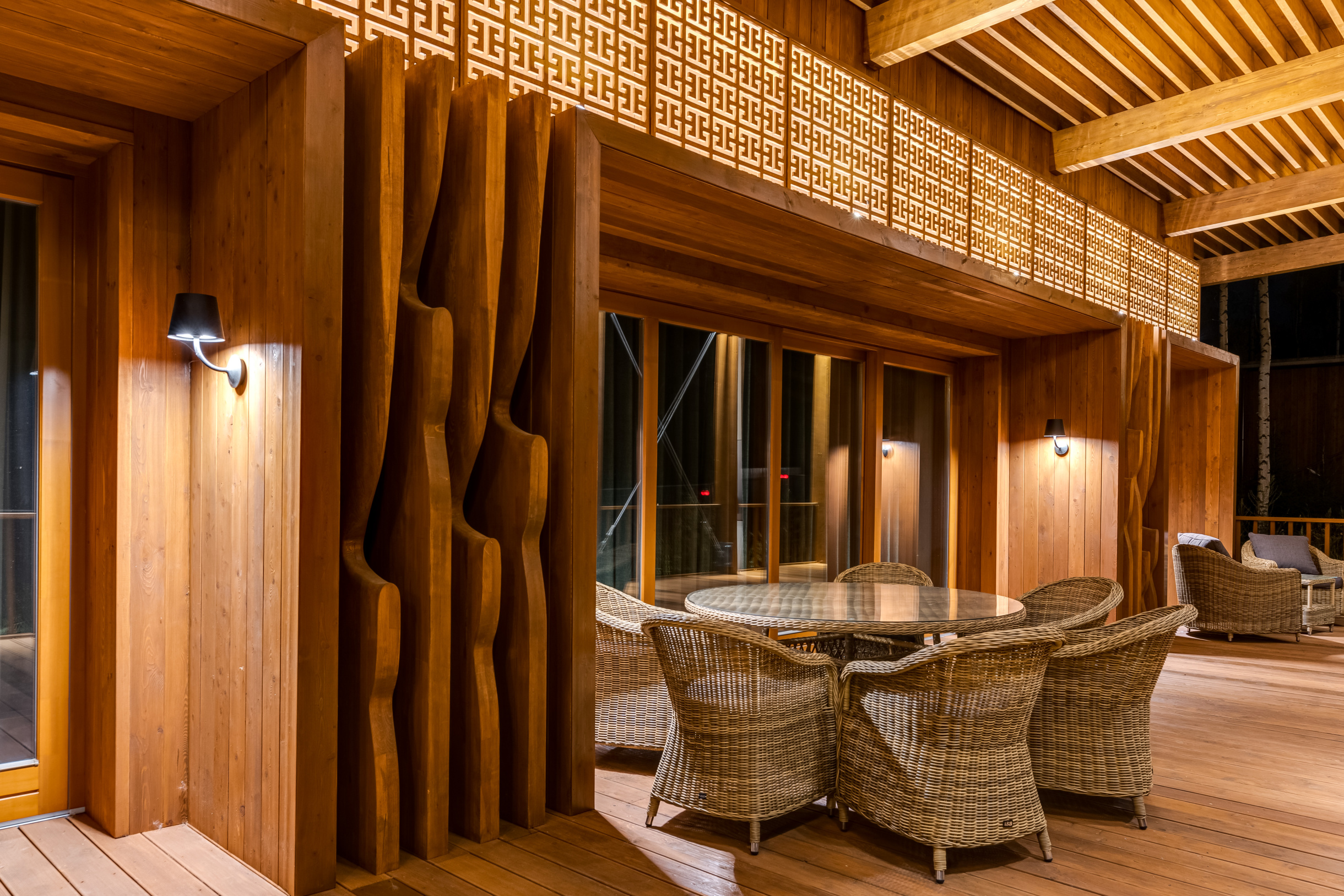

Коттеджи: функциональность, безопасность (освещение лестниц, охранное освещение), создание атмосферы уюта (теплый 2700-4000К и естественный CRI>90 свет, зонирование,), сценарии (режимы по времени суток, диммирование).

Нормы и показатели по помещениям

Конфликты различных видов освещения в одном здании

Разные виды освещения в одном здании из-за разницы норм и технических требований могут противоречить и нарушать работу друг друга.

Так, в бизнес-центре аварийное и охранное освещение могут конфликтовать по следующим причинам:

·        несовместимость систем управления

·        пересечение линий питания

·        разные режимы работы.

Вероятные риски такого конфликта систем:

·        блокировка одного из режимов

·        выход оборудования из строя

·        ложное срабатывание

·        штрафы при проверках за нарушение норм безопасности.

В данном примере, чтобы избежать конфликтов, цепи рабочего, охранного и аварийного освещения должны быть полностью независимы друг от друга. Питание аварийного освещения выполняется по выделенным линиям, не связанным с охранными системами.

Чтобы гарантированно избежать конфликтов систем, важно на этапе проектирования учитывать нормы, технические особенности и логику их работы, использовать цифровое моделирование (BIM) и точные светотехнические расчеты (Dialux).

Возможные конфликты различных видов освещения в одном здании

Этапы проектирования системы освещения

От качества выполнения всех этапов проектирования зависят сроки реализации и согласования, работа будущей системы. Знание этапов для клиента – это контроль стоимости, сроков исполнения и возможных рисков, оценка итогового документа по четким критериям.

1.      Сбор данных и постановка задачи: от точности замеров зависят дальнейшие расчеты в ПО (Dialux) и риск погрешностей. Проводятся: анализ планов БТИ, замеры на объекте, уточнение видов освещения для ТЗ.

2.      Концепция: определяются главные параметры освещения как основа всего проекта (светотехнические, дизайнерские, конструктивные), составляется предварительный бюджет.

3.      Светотехнический расчет: 3D-модель освещения в Dialux для точного просчета всех светотехнических параметров, количества и расположения светильников, соответствия нормам.

4.      Разработка электротехнической части: перевод светотехнических расчетов Dialux в готовую электрическую схему по ПУЭ (нагрузка, кабели, аппаратура защиты). Это готовый раздел ЭМ для госэкспертизы.

5.      Чертежи и спецификация в AutoCAD: схемы расстановки оборудования, трасс питания, монтажные схемы, спецификация оборудования. Этот этап важен для точной закупки и монтажа оборудования без переделок.

6.      Бюджет и ТЭО: итоговый расчет бюджета (оборудование, материалы, работы), энергоэффективности и ТЭО (технико-экономического обоснования) на основании точных данных из предыдущих этапов.

7.      Согласование проекта: в зависимости от типа объекта может понадобиться дополнительное согласование в разных инстанциях.

·        муниципальные и гособъекты: государственная/негосударственная экспертиза соответствия проекта СП 52.13330 и ПУЭ

·        проектирование архитектурного освещения: администрация, архитектурные службы, органы охраны культурного наследия

·        ТРЦ/БЦ/склады/цеха: ТУ от сетевой организации, пожарный и санитарный надзор.

Ошибки в процессе проектирования

Ошибки проектирования системы освещения (светотехнические, архитектурные, технические, эксплуатационные) могут привести к перерасходу энергии, штрафам, нарушению безопасности.

Пример типичных ошибок:

·        Несоблюдение норм и требований: без учета СП 52.13330 в офисе яркость150 лк вместо 400 лк (дискомфорт сотрудников, штраф).

·        Неверный выбор световой температуры: офисный свет 4000K в коттедже выглядит "больничным" (неуютно, искажаются цвета в интерьере).

·        Экономия на точном расчете (Dialux): возможен «пересвет» в одних зонах и затемнение в других (проблемы эксплуатации, оплата лишнего оборудования и электроэнергии).

·        Отсутствие интеграции с другими системами в здании: светильники пересекаются с вентиляцией/с системами пожаротушения (коллизии с системами, бюджет на переделки).

От чего зависит стоимость проектирования

Стоимость проектирования зависит от площади, типа и статуса объекта, сложности проектирования и объема работ – от базового ТЗ с Dialux до полного пакета с ТЭО и согласованием. Грамотно подготовленный проект окупается за счет энергоэффективности и минимизации рисков эксплуатации.

Базовый перечень работ при проектировании освещения в разных объектах:

• Коттедж 200 м²: базовый светотехнический расчет, сценарии освещения, подбор типов светильников, привязка к интерьеру и фасаду, план расстановки оборудования, спецификация.
• Офис 1000 м²: зонирование рабочих и общих зон, расчет освещенности по функциям помещений, учет бликов и визуального комфорта, подбор цветовой температуры, расчет аварийного освещения, схема управления светом.
• Склад 5000 м² – расчет равномерности освещения, учет высоты стеллажей и проходов, подбор светильников по высоте подвеса, расчет зон хранения и погрузки, проверка аварийного освещения, учет степени защиты светильников и оборудования.
• Цех 3000 м² – расчет по видам рабочих зон, подбор светильников под технологические процессы, учет степени защиты светильников и оборудования, расчет аварийного и охранного освещения, схема электропитания и размещения оборудования.

Преимущества работы со Svet Expert

Svet Expert выделяется комплексным подходом и опытом работы с проектами разной сложности. Что мы предлагаем клиентам:

·        Опыт: Кейсы всех типов зданий и видов освещения, в том числе сложные комплексные проекты, памятники истории, крупные производства.

·        Обязательный выезд на объект для точных замеров и анализа планов БТИ минимизирует погрешности в Dialux.

·        Собственный проектный офис и полный цикл: от концепции до рабочей документации.

·        Помощь в согласовании в инстанциях для экспертизы и госзаказов: Ростехнадзор, МЧС, архитектурные отделы, культурное наследие.

·        Лицензионное ПО: используем DIALux evo для 3D-расчетов и AutoCAD для чертежей/спецификаций.

·        Соответствие нормам: проекты проходят расчеты по ПУЭ, СП 52.13330, ГОСТ Р 55710, гарантируя энергоэффективность и согласования.

·        Гарантия на проект 3 года и 6 лет на отечественное оборудование собственного производства LED RADUGA™

·        Уникальность: оборудование LED RADUGA™, которое можно кастомизировать под каждый проект и реализовывать неординарные дизайн-концепции.

Проект освещения – основа качественной и окупаемой системы. Он обеспечивает точные расчеты, интеграцию с другими системами, соответствие нормам и согласование, монтаж без переделок, энергосбережение.

Svet Expert работает с проектами любого масштаба – от коттеджей до световых мастер-планов городов и промышленных объектов. Гарантируем лицензионное ПО, соответствие нормам и сопровождение.

Чтобы получить подробную консультацию или предварительный расчет проекта – оставьте заявку на сайте.

Самые популярные вопросы о проектировании освещения зданий и сооружений

1.      Какие нормы и стандарты регулируют проектирование освещения зданий?
Основные документы: СП 52.13330 (освещённость в люксах), ГОСТ Р 55710 (качество света: блескость, пульсация, цветопередача) и ПУЭ 7.1 (электробезопасность, заземление, резервное питание).

2.      Что такое UGR и почему он важен для офисов?
UGR (дискомфортная блескость) – показатель, измеряющий слепящее действие светильников. Для офисов норма UGR <16. Превышение нормы приводит к быстрой утомляемости сотрудников, головным болям и снижению продуктивности.

3.      Могут ли разные виды освещения конфликтовать друг с другом в одном здании?
Разные виды освещения в одном здании из-за разницы норм и технических требований могут противоречить и нарушать работу друг друга.

4.      От чего зависит стоимость проекта освещения здания?
От площади объекта, типа здания, сложности расчётов, необходимости согласования и состава документации.

5.      Как долго окупается профессиональный проект освещения?
Средние сроки окупаемости от 12 до 24 месяцев в зависимости от конкретного проекта.

6.      Обязательно ли согласовывать проект освещения с государственными органами?
Для ТРЦ, БЦ, производственных цехов, складов, муниципальных и исторических объектов в зависимости от вида освещения согласование в Ростехнадзоре, МЧС, архитектурных службах или органах охраны культурного наследия.
